Trasduttori toroidali tipo D – tipo B

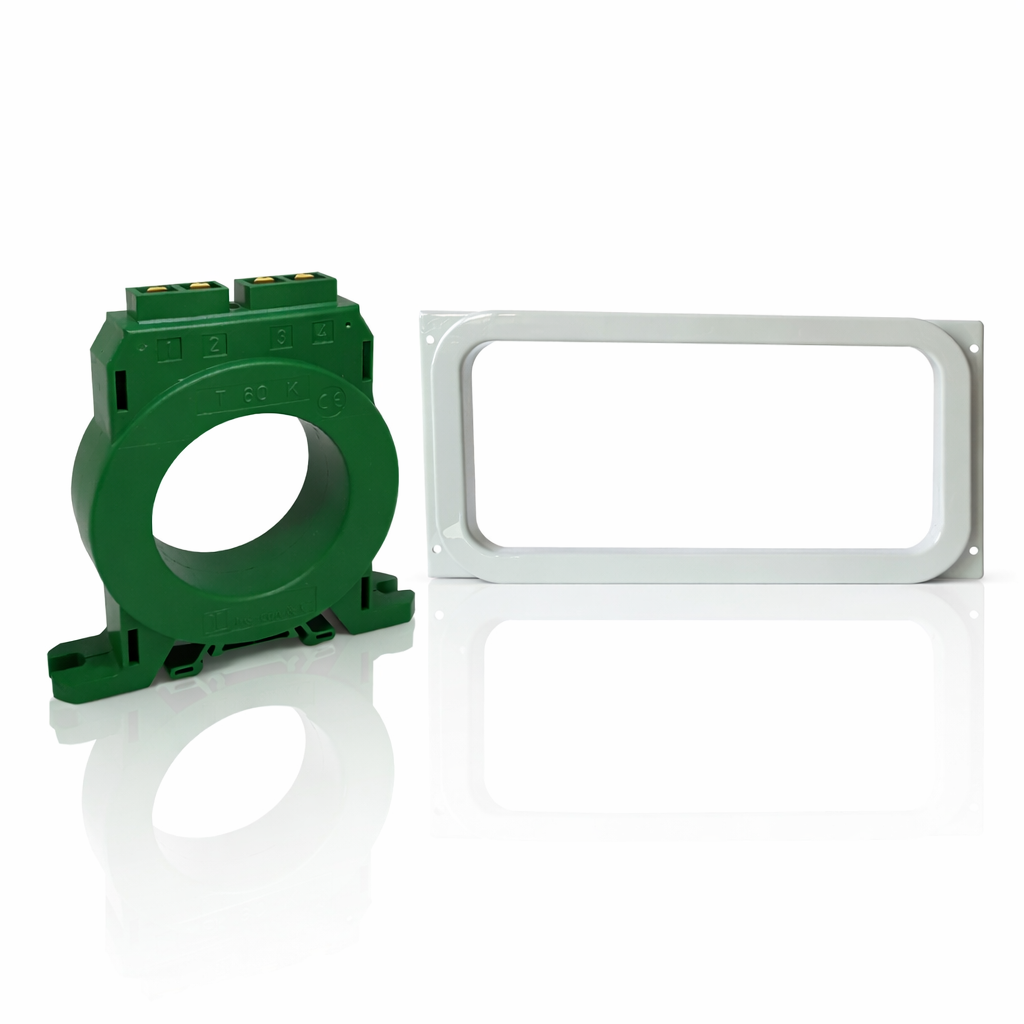

I trasduttori di corrente toroidale Dossena serie D, realizzati per funzionare con i relè differenziali DER3, DER3B DUAL e DER3B MED, rilevano correnti omopolari/differenziali disperse verso terra. Oltre al normale avvolgimento di misura della corrente dispersa sono provvisti anche di un avvolgimento di prova.

I trasduttori devono essere installati a monte della linea o dei carichi da proteggere e sorvegliare. All’interno devono passare tutti i conduttori attivi (fase e neutro) delle linee monofase o trifase.

Ogni trasduttore Dossena è testato e collaudato singolarmente e costruito con una speciale lega magnetica al fine di rilevare valori di correnti di guasto anche molto basse.

Caratteristiche tecniche:

• Nucleo in speciale lega ferromagnetica molto sensibile alle correnti disperse verso terra
• Carcassa in materiale plastico auto-estinguente CL V0
• Tenuta alla corrente di cortocircuito 80KA per 0,5 secondi
• Grado di protezione IP20
• Temperatura di funzionamento da -10°C a +50°C.
• Due avvolgimenti: uno di misura (500 spire) ed uno di prova (100 spire)
• Facilità di installazione (montaggio a fondo quadro e/o su barra Din)
• Norma di riferimento: IEC 61869-2

I trasduttori di corrente toroidale Dossena serie B, realizzati per essere abbinati ai trasduttori serie D nelle applicazioni con relè differenziali tipo B modello DER3BDUAL e DER3BMED, rilevano correnti omopolari/differenziali disperse verso terra. Oltre al normale avvolgimento di misura della corrente dispersa sono provvisti anche di un avvolgimento di prova.

I trasduttori devono essere installati a monte della linea o dei carichi da proteggere e sorvegliare. All’interno devono passare tutti i conduttori attivi (fase e neutro) delle linee monofase o trifase.

Ogni trasduttore Dossena è testato e collaudato singolarmente e costruito con una speciale lega magnetica al fine di rilevare valori di correnti di guasto anche molto basse.

Caratteristiche tecniche:

• Nucleo in speciale lega ferromagnetica molto sensibile alle correnti disperse verso terra
• Carcassa in materiale plastico auto-estinguente CL V0
• Tenuta alla corrente di cortocircuito 80KA per 0,5 secondi
• Grado di protezione IP30 (collegamenti IP20)
• Temperatura di funzionamento da -10°C a +50°C.
• Tensione si alimentazione: 48 – 400 Vac
• Due avvolgimenti: uno di misura (250 spire) ed uno di prova (250 spire)
• Facilità di installazione (montaggio a fondo quadro e/o su barra Din)
• Norma di riferimento: IEC 61869-2
• Dimensioni: 6 moduli Din oppure 96x96x51
