Controllore d’isolamento per impianti medicali SRI3/H2

Dossena SRI3: la nuova generazione controllori d’isolamento per sistemi IT!

SRI3/H2
Controllore d’isolamento per impianti medicali – sistemi IT-M

1 soglia d’intervento – Ran: 50 KΩ ÷ 1 MΩ – 6 moduli Din

Il controllore d’isolamento SRI3/H2 è un dispositivo progettato per il monitoraggio continuo dello stato delle reti medicali in bassa tensione (≤230 Vca, 50/60 Hz) con neutro isolato da terra, tipiche dei sistemi IT-M.

L’apparecchiatura è stata sviluppata per la supervisione degli impianti elettrici con neutro isolato da terra installati nei locali ad uso medico di Classe II, per i quali le norme CEI EN 61557-8 e CEI EN 64-8/7 – Parte 7, Sezione 710 prescrivono la sorveglianza continua dell’isolamento verso terra.

Nei sistemi a neutro isolato non è previsto l’intervento automatico delle protezioni in caso di primo guasto a terra; tale condizione deve invece essere segnalata, sia acusticamente sia otticamente, da un idoneo dispositivo di controllo.

Il controllore SRI3/H2 è in grado di rilevare i difetti di isolamento dovuti alla componente resistiva anche in presenza di tensioni continue parassite.

Le particolarità dell’SRI3/H2 sono:

• monitorare le perdite di isolamento di tipo resistivo

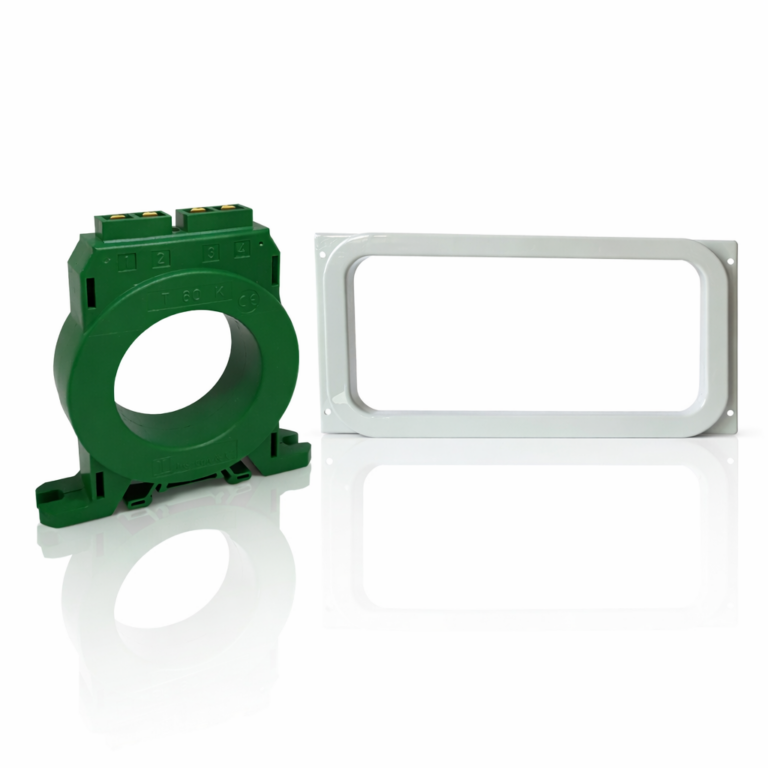

• monitorare il sovraccarico del trasformatore tramite un TA amperometrico (TAB1/50)
• monitorare la sovratemperatura del trasformatore tramite una sonda PT100 o PTC esterna
• monitorare la sovra e sotto tensione dell’impianto
• monitorare lo stato di connessione all’impianto per garantire la continuità della vigilanza
• può essere installato con un massimo di 4 pannelli per segnalazione remota serie PSR3 (segnalazione ottica/acustica)
• Opzione uscita seriale RS485 ModBus standard RTU per collegamento ad un sistema di supervisione (solo codice 9SRI3/H2RS485).
